Svařovací bodovací kleště

Možná na navařování matic použít manuální svařovací kleště?

Bodovací kleště slouží pro svařování rozměrných a tvarově složitých sestav, s nimiž je náročnější manipulovat kvůli váze a rozměrům. Manuální svařovací kleště jsou vybaveny balancérem pro snadné ovládání a přesnou manipulaci operátorem. Kleště je možné vyrobit na pneumatický i servo-pohon, různých tvarů, s nízkofrekvečným transformátorem nebo středněfrekvenčním invertorem.

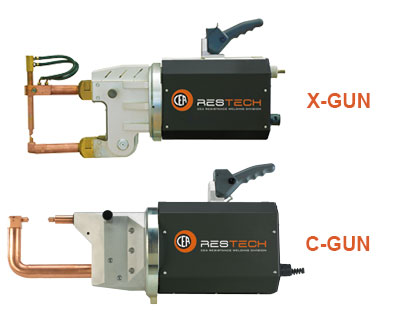

Manuální bodovací kleště CEA X-Gun/C-Gun

Katalog v slovenštině

Manuální bodovací kleště CEA

  • lehké závěsné svařovací kleště
  • integrovaný transformátor
  • dostupné ve dvou provedeních: tvar C a tvar X
  • pro tvar X dostupné různé délky ramen

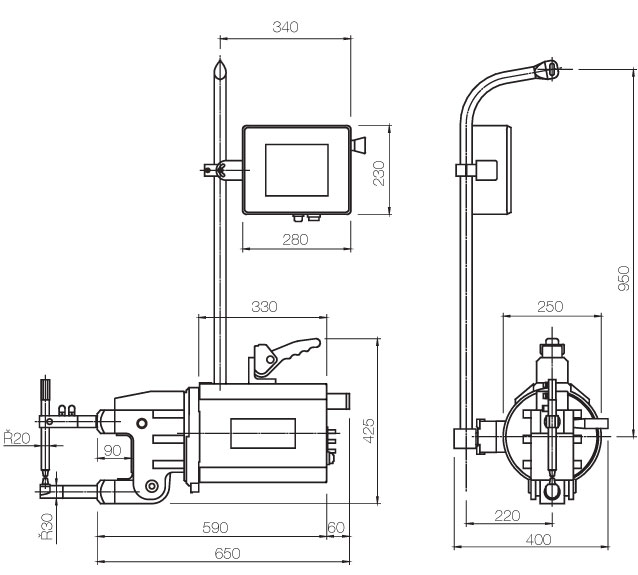

Funkční rozměry

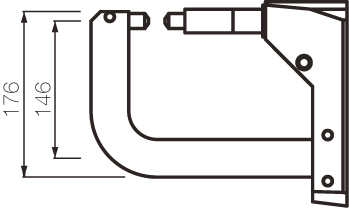

Rozměry CEA C-Gun
Rozměry CEA C-Gun

Rozměry CEA X-Gun
Rozměry CEA X-Gun

Příslušenství

Řídící jednotka WS 708

Řídící jednotka WS 708

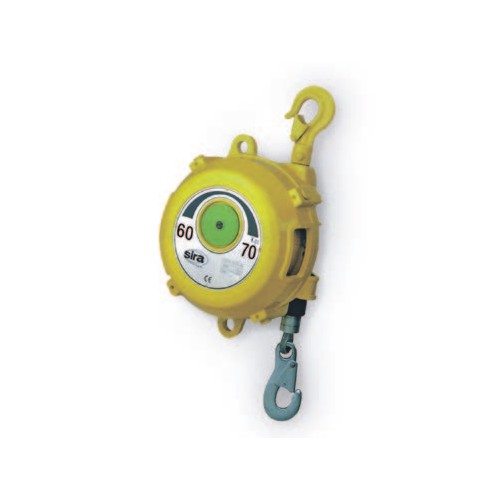

Balancér
Balancér
(volitelně)
Regulátor vzduchu
Regulátor vzduchu
(volitelně)

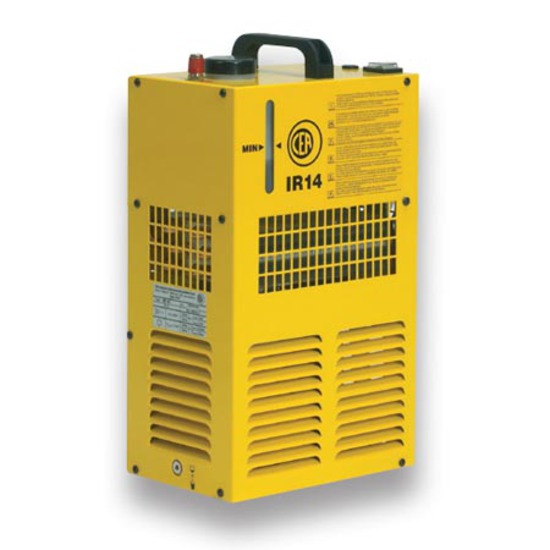

Pasívní chladič IR 14
Pasívní chladič IR 14
(volitelně)

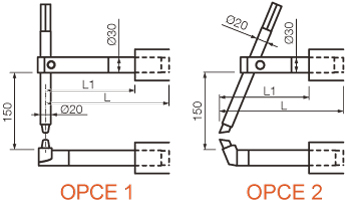

Technické parametry pro X-Gun opci 1 a opci 2

Volitelné délky ramene
X-Gun opce 1 a 2 L 200 300 400 500 600
L1 155 235 335 435 535
Přítlačná síla 230 170 135 110 95
Váha ramen 2.7 3.5 4.6 5.7 6.7
Zdvih válce 0-24 0-30 0-38 0-46 0-55

Technické parametry

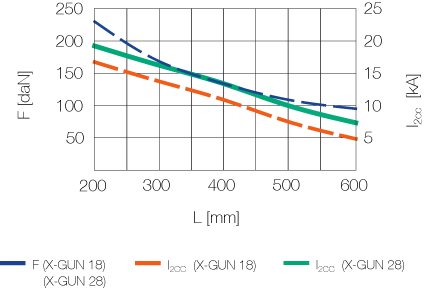

Přítlačná síla a zkratový proud
Přítlačná síla a zkratový proud

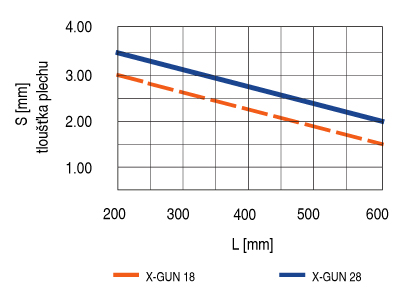

Svařovací kapacita
Svařovací kapacita

Možné varianty CEA X‐Gun a C-Gun

Kód stroje Svařovací výkon
(kVA)		 Přítlačná síla
(daN)		 Pracovní zdvih
(mm)
X-Gun 18 18 230 50
X-Gun 28 28 230 50
C-Gun 28 28 300 50 + 20

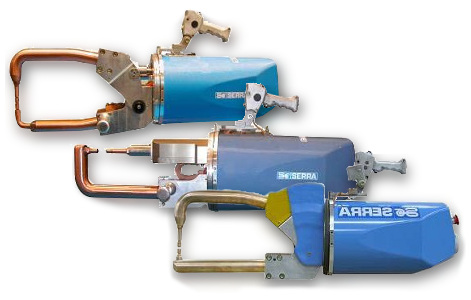

Manuální svařovací kleště SERRA Sigma

Katalog v slovenštině
Katalog v angličtině

Manuální bodovací kleště

  • provedení tvaru X a C
  • nízkofrekvenční transformátor nebo střednofrekvenční invertor
  • pneumatické nebo servo řízení
  • přítlačná síla 1.300 daN

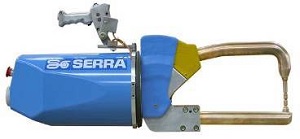

Manuální svařovací kleště SERRA Sigma PTB-2 „X“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2 X 23 (50 Hz) 400 250 409 25+30
32 (50 Hz) 400 250 409 25+30
45 (50 Hz) 400 250 409 25+30
65 (50 Hz) 400 250 409 25+30
60 (1.000 Hz) 400 250 409 25+30
100 (1.000 Hz) 400 250 409 25+30
Katalog v angličtině

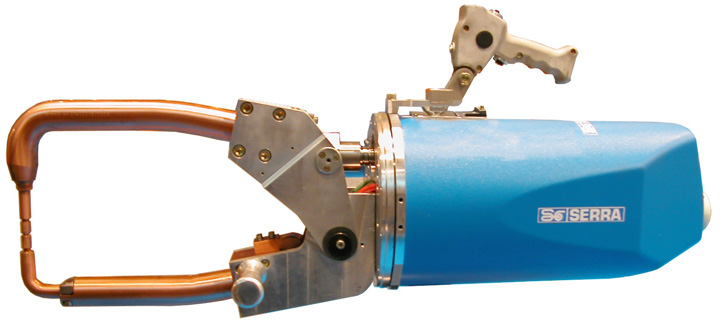

Manuální svařovací kleště SERRA Sigma PTB-2 „XP“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2 XP 45 (50 Hz) 400 250 566 25+30
65 (50 Hz) 400 250 566 25+30
100 (1.000 Hz) 400 250 566 25+30
Katalog v angličtině

Manuální svařovací kleště SERRA Sigma PTB-2 „XXP“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2-XXP 65 (50 Hz) 600 300 547 25+30
100 (1.000 Hz) 600 300 547 25+30

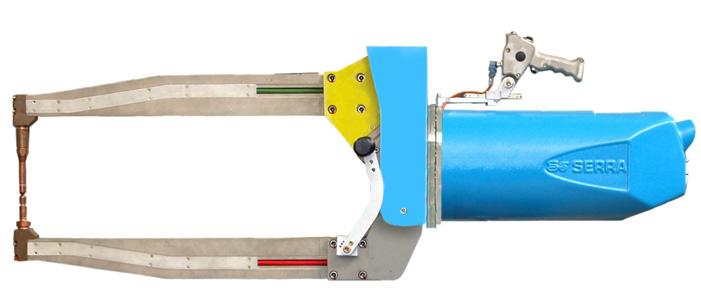

Bodovací kleště PTB2 XXP
Katalog v angličtině

Manuální svařovací kleště SERRA Sigma PTB-2 „XXP-GA“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2 XXP-GA 65 (50 Hz) 1000 400 442 98+30
100 (1.000 Hz) 1000 400 442 98+30
Katalog v angličtině

Manuální svařovací kleště SERRA Sigma PTB-2 „XF“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2-XF 100 (1.000 Hz) 400 300 1166 25+30
170 (1.000 Hz) 400 300 1166 25+30

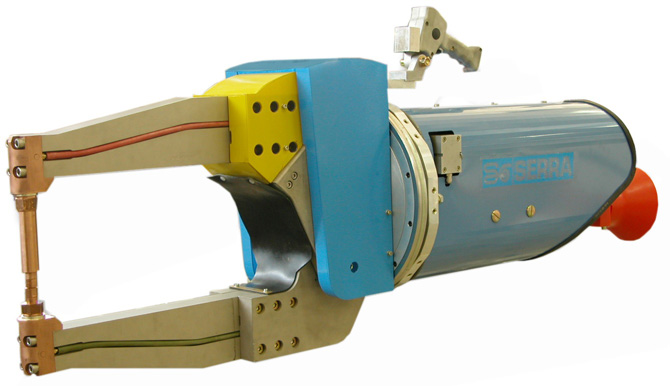

Bodovací kleště PTB2 XF
Katalog v angličtině

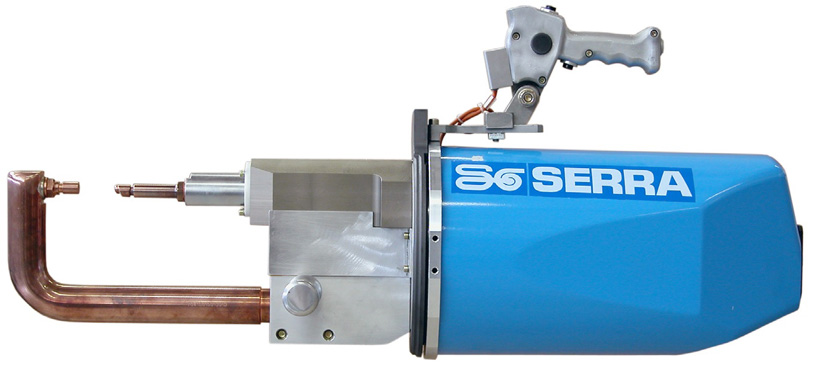

Manuální svařovací kleště SERRA Sigma PTB-2 „C“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2-C 23 (50 Hz) 400 – 628 100+46
32 (50 Hz) 400 – 628 100+46
45 (50 Hz) 400 – 628 100+46
65 (50 Hz) 400 – 628 100+46
60 (1.000 Hz) 400 – 628 100+46
100 (1.000 Hz) 400 – 628 100+46
Katalog v angličtině

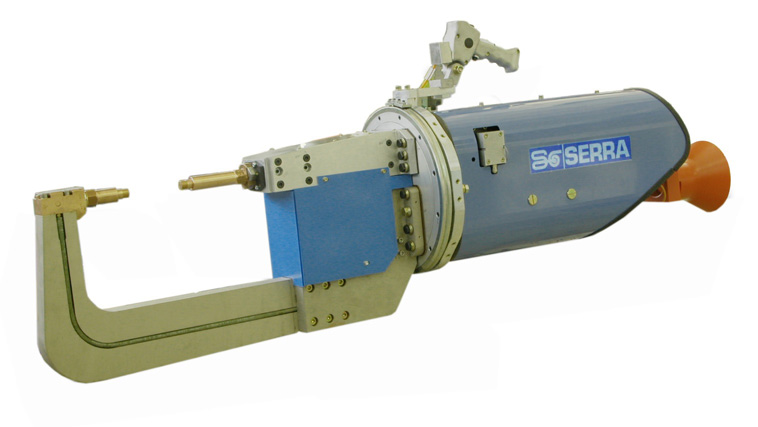

Manuální svařovací kleště SERRA Sigma PTB-2 „CF“

Svařovací výkon
(kVA)		 Vyložení ramen
(mm)		 Vzdálenost horního a dolního ramene
(mm)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Manuální svařovací kleště SERRA Sigma PTB-2-CF 100 (1.000 Hz) 400 – 1300 100+40
170 (1.000 Hz) 400 – 1300 100+40
Bodovací kleště PTB2 CF
Katalog v angličtině

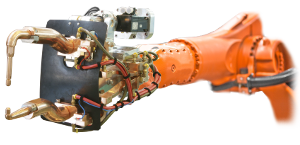

Robotické svařovací kleště SERRA

Katalog v slovenštině
Katalog v angličtině


• provedení tvaru „X“ a „C“
• nízkofrekvenční (50 Hz) nebo střednofrekvenční (1.000 Hz) transformátor
• délka ramene od 250 mm do 1.000 mm
• pneumatický nebo servo pohon

Volitelné příslušenství:

  • 2D/3D design na míru dle Vašich požadavků
  • Pneumatická kompenzace (7º)
  • Držáky 0° – 35° – 90°
  • Rychloupínání
  • Průtokoměr na sledování chladící vody
  • Tlakový spínač
  • Sběrnice: ProfiNet, Profibus DP, DeviceNet, Ethernet IP, InterBus
  • Kevlarový kryt

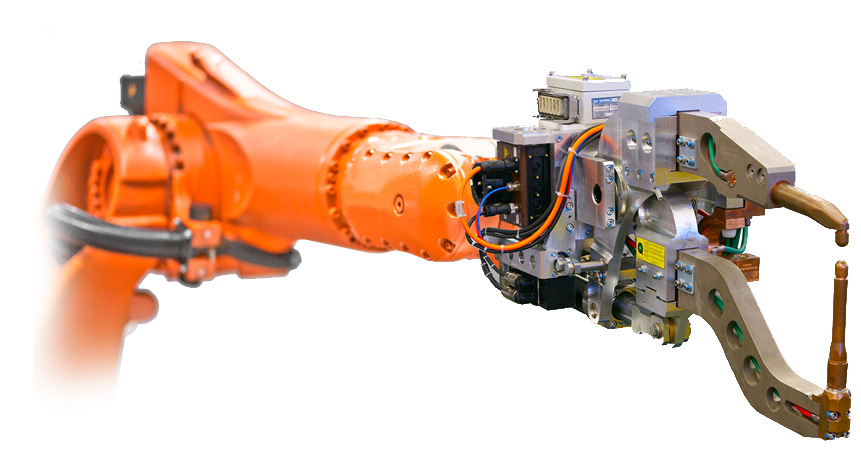

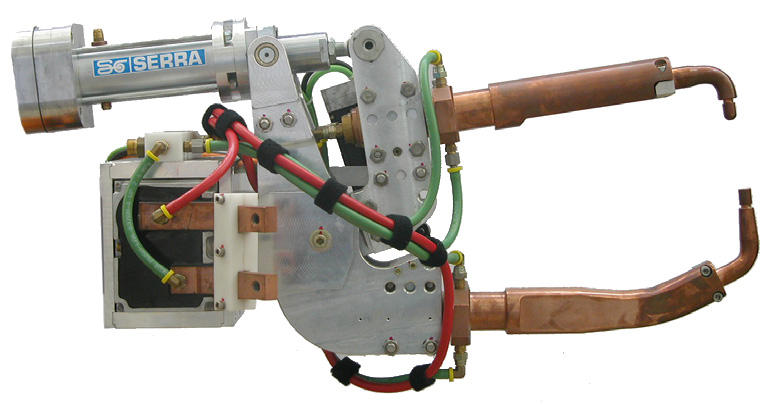

Robotické svařovací kleště SERRA X-45

  • Typ „X“
  • Vzdálenost mezi rameny 200 až 230 mm
  • Maximální délka ramene 450 mm
  • Max. přípustná přítlačná síla 500 daN
  • Váha 90 – 120 kg
Svařovací výkon
(kVA)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)

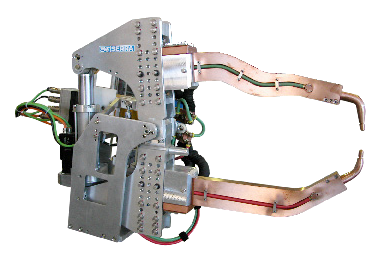

Robotické svařovací kleště SERRA X-45 Přehledový katalog
s parametry		 54 (50 Hz) 300 60+30
76 (50 Hz) 300 60+30
75 (1.000 Hz) 278 60+30
100 (1.000 Hz) 278 60+30

Robotické svařovací kleště SERRA X-45 GF

  • Typ „X“
  • Vzdálenost mezi rameny 232 mm
  • Maximální délka ramene 650 mm
  • Max. přípustná přítlačná síla 650 daN
  • Váha 74 – 82 kg
Svařovací výkon
(kVA)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Robotické svařovací kleště SERRA X-45 GF Přehledový katalog
s parametry		 54 (50 Hz) 600 Servo pohon
nastavitelný po 0.1 mm
76 (50 Hz) 600 Servo pohon
nastavitelný po 0.1 mm
75 (1.000 Hz) 600 Servo pohon
nastavitelný po 0.1 mm
100 (1.000 Hz) 600 Servo pohon
nastavitelný po 0.1 mm

Robotické svařovací kleště SERRA X-100 C

  • Typ „X“
  • Vzdálenost mezi rameny 249 až 524 mm
  • Maximální délka ramene 750 mm
  • Max. přípustná přítlačná síla 500 daN
  • Váha 116 – 143 kg
Svařovací výkon
(kVA)		 Přítlačná síla
(daN)		 Zdvih válců
(mm)
Robotické svařovací kleště SERRA X-100 C Přehledový katalog
s parametry		 54 (50 Hz) 465 100+30
76 (50 Hz) 465 100+30
103 (50 Hz) 465 100+30
76 (1.000 Hz) 500 Servo pohon
nastavitelný po 0.1 mm
103 (1.000 Hz) 500 Servo pohon
nastavitelný po 0.1 mm

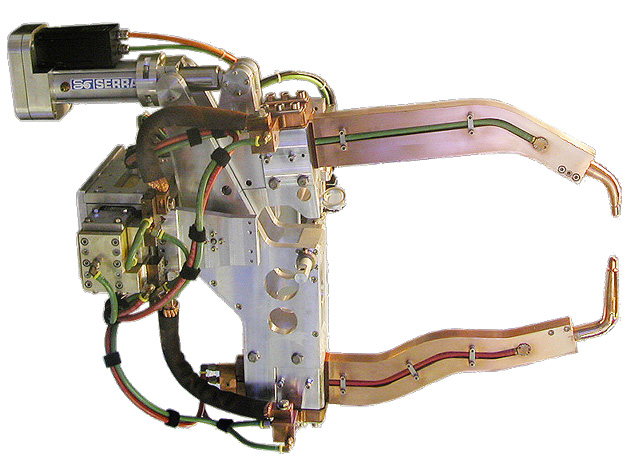

Robotické svařovací kleště SERRA X-120

  • Typ „X“
  • Vzdálenost mezi rameny 200 až 750 mm
  • Maximální délka ramene 1.200 mm
  • Max. přípustná přítlačná síla 750 daN
  • Váha 135 – 160 kg
Zvárací výkon
(kVA)		 Prítlačná sila
(daN)		 Zdvih valcov
(mm)
Robotické svařovací kleště SERRA X-120 Přehledový katalog
s parametry		 76 (50 Hz) 580 100+30
100 (1.000 Hz) 580 100+30

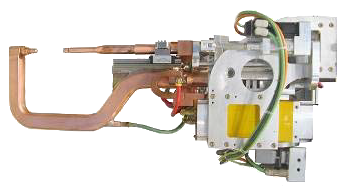

Robotické svařovací kleště SERRA C-50

  • Typ „C“
  • Vzdálenost mezi rameny 75 až 300 mm
  • Maximální délka ramene 320 mm
  • Max. přípustná přítlačná síla 570 daN
  • Váha 45 – 76 kg
Zvárací výkon
(kVA)		 Prítlačná sila
(daN)		 Zdvih valcov
(mm)

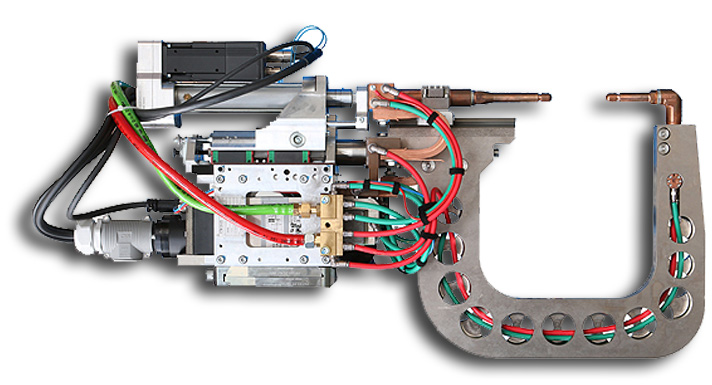

Robotické svařovací kleště C-50

Robotické svařovací kleště SERRA C-50

Přehledový katalog
s parametry

 54 (50 Hz) 381 50+46
80+46
100+46
76 (50 Hz) 381 50+46
80+46
100+46
103 (50 Hz) 381 50+46
80+46
100+46
75 (1.000 Hz) 381 50+46
80+46
100+46
103 (1.000 Hz) 381 50+46
80+46
100+46
54 (50 Hz) 570 Servo pohon
nastavitelný po 0.1 mm
76 (50 Hz) 570 Servo pohon
nastavitelný po 0.1 mm
103 (50 Hz) 570 Servo pohon
nastavitelný po 0.1 mm
75 (1.000 Hz) 570 Servo pohon
nastavitelný po 0.1 mm
100 (1.000 Hz) 570 Servo pohon
nastavitelný po 0.1 mm
