Sekundární propojovací kabely a lamelové pásy

Nabízíme sekundární propojovací kabely a lamelové pásy pro odporové svářečky, různá provedení dle přání zákazníka. Kabely jsou chlazené buď vzduchem (nechlazené) nebo chlazené vodou.
Všechny propojovací elementy vyrábíme na základě Vašich specifikací a rozměrů z vysoce kvalitních materiálů. Propojovací kabely jsou izolovány olejivzdorná těsněním.

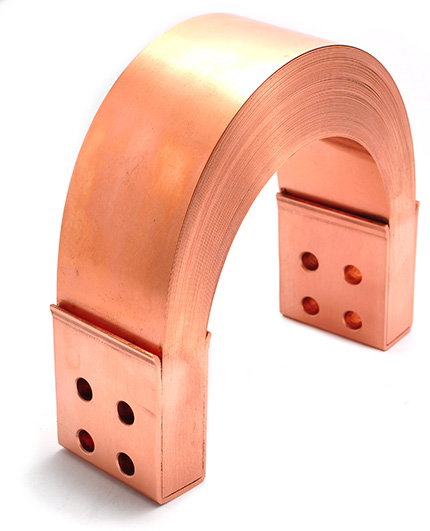

Sekundární propojovací pásy

Lamelové propojovací pásy slouží k přenosu svařovacího proudu na pohyblivé části svářečky, např. na pohyblivé horní rameno nebo beran lisu. Pásy se vyrábějí vždy na míru. Vyrobíme Vám pásy přesně dle Vašich požadavků. Stačí, pokud si stáhněte a vyplníte formulář vpravo.

Použití sekundárních propojovacích pásů

pásy jsou ohebné v jedné ose, slouží proto k propojení lineární pohyblivých částí stroje,
lamelové propojovací pásy Vám vyrobíme na míru dle Vaší skicy,
pro cenovou nabídku vyplňte formulář vpravo,
na propojení vysoce ohebných částí stroje (rameno robota) slouží propojovací kabely.

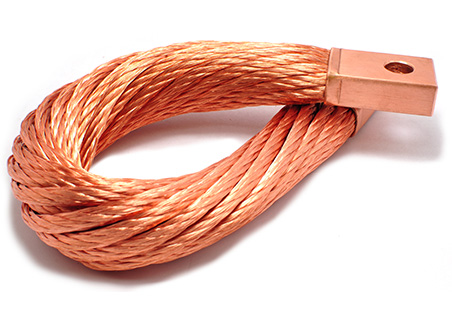

Sekundární propojovací kabely – chlazené vzduchem

Izolace propojovacích kabelů může být dodávána bez perforace nebo s perforací. Kabely s jinými rozměry jsou dostupné na poptávku. Propojovací kabely jsou dostupné v následujících provedeních:

F = ohebné – průměr vlákna 0.15 mm (standardní provedení)
HF = vysoce ohebné – průměr vlákna 0.07 mm. HF jsou dostupné pouze na objednávku, na skladě se nedrží.

Standardně dodávané rozměry vzduchem chlazených propojovacích kabelů

Sekundární propojovací kabel chlazený vzduchem

Označení	Průřez kabelu (mm²)	L (mm)	Terminál		Otvor (mm)	Vnější průměr kabelu (mm)
Označení	Průřez kabelu (mm²)	L (mm)	b (mm)	a (mm)	Otvor (mm)	Vnější průměr kabelu (mm)
AFF300×300 AFF300×400 AFF300×500	300	300 400 500	32	15	13	36
AFF400×300 AFF400×400 AFF400×500 AFF400×600	400	300 400 500 600	32	17	13	39
AFF500×300 AFF500×400 AFF500×500 AFF500×600 AFF500×900 AFF500×1100	500	300 400 500 600 900 1 100	32	20	13	44
AFF600×300 AFF600×600 AFF600×900	600	300 600 900	32	26	13	46

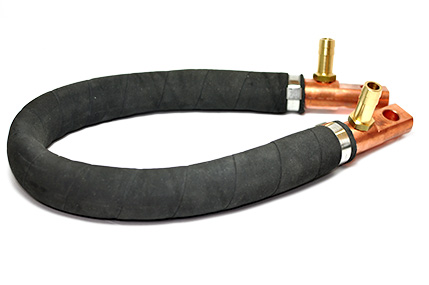

Sekundární propojovací kabely – chlazené vodou

Minimální poloměr ohybu vodou chlazených propojovacích kabelů je přibližně 5 násobek průměru hadice. Délku kabelu lze přizpůsobit Vašim požadavkům. Jiné typy konektorů vyrobíme na zakázku dle Vašich výkresů.
