Sestavy pro navařování matic – pokeramizované kolíky

Sestava pro navařování matic s pokeramizovaným kolíkem

Nabízíme komplexní sortiment náhradních dílů pro odporové svařování matic od držáků elektrod až po spotřební materiál, jako jsou pokeramizované ocelové kolíky a výměnné elektrody.

Kromě standardních rozměrů nabízíme i výrobu držáků elektrod, výměnných elektrod a pokeramizovaných polohovacích kolíků na základě Vašich představ. Dle Vašich požadavků připravíme výrobní výkres, který Vám zašleme ke schválení. Následně Vám můžeme zaslat cenovou nabídku na zakázkovou výrobu.

Výhodou sestav s pokeramizovaným ocelovým kolíkem je, že poskytují levné a odolné řešení, které při svařování větších plechů díky ocelovému jádru odolává po navaření matice páčení součástky z kolíku. Jejich nevýhodou je, že se pokeramizovaný povrch časem opotřebí. Pro kvalitnější řešení do velkosériové výroby proto doporučujeme sestavy s keramickým kolíkem.

Sestavy pro navařování matic M4

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M4	5.0	CP1	NE1	NE1:ELK
M4	6.0	CP2	NE2	NE2:ELK
M4	6.65	CP30	NE17	NE17:ELK
M4	7.0	CP11C	NE3	NE3:ELK

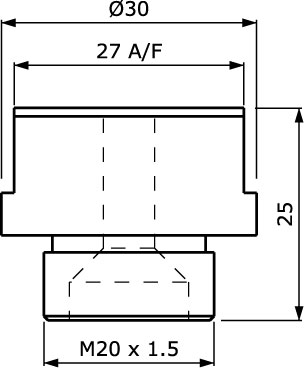

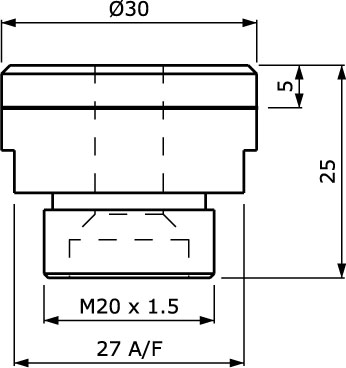

Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody

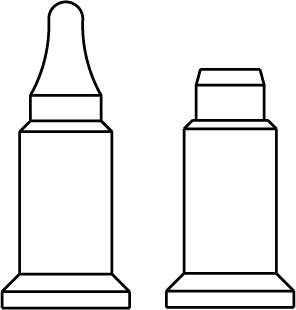

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
	CPM3C	M3	4.0	3.85	2.4	8	1.7	23	—	30.2	—	—	na objednávku
CP1		M4	5.0	4.85	3.2	10	2	22	4	31	2.5	9	✓
CP2		M4	6.0	5.85	3.2	10	2	22	4	31	2.5	9	✓
CP30		M4	6.65	6.5	3.2	10	2	22	4	31	2.5	9	na objednávku
	CP11C	M4	7.0	6.85	3.2	10	1.7	23	4	30.2	—	—	na objednávku
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku.

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic M5

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M5	5.5	CP43	NE13	NE13:ELK
M5	6.0	CP3	NE2	NE2:ELK
M5	6.1	CP3-6	NE2-6	NE2-6:ELK
M5	7.0	CP4	NE3	NE3:ELK
M5	7.5	CP70C	NE11	NE11:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
CP43		M5	5.5	5.35	4.1	10	2.5	22	4	32	3	13.3	✓
CP3		M5	6.0	5.85	4.1	10	2.5	22	4	32	3	13.3	✓
CP3-6		M5	6.1	5.95	4.1	10	2.5	22	4	32	3	13.3	✓
CP4		M5	7.0	6.85	4.1	10	2.5	22	4	32	3	13.3	✓
	CP70C	M5	7.5	7.35	4.1	10	2	23	4	30.5	—	—	na objednávku
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku.

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic M6

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M6	6.0	CP18C	NE2	NE2:ELK
M6	6.5	CP21	NE17	NE17:ELK
M6	7.0	CP5	NE3	NE3:ELK
M6	7.1	CP5-7/CP5-7C	NE3-7	NE3-7:ELK
M6	7.5	CP19	NE11	NE11:ELK
M6	8.0	CP6	NE4	NE4:ELK
M6	8.25	CP72C	NE35	NE35:ELK
M6 COL	8.7	CP67C	NE37	NE37:ELK
M6	9.0	CP71C	NE5	NE5:ELK
M6	9.65	CP41C	NE10	NE10:ELK
M6 COL	10.0	CP17C	NE6	NE6:ELK
M6 T/LESS	7.0	CP23	NE3	NE3:ELK
M6 T/LESS	7.5	CP14C	NE11	NE11:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody Skratky: COL – speciální provedení s límcem T/LESS – speciální provedení bez závitu

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
	CP18C	M6	6.00	5.95	4.9	12	3	23	4	31.5	—	—	na objednávku
CP21		M6	6.5	6.35	4.9	10	2.5	22	3	32	3.5	15.5	✓
CP5		M6	7	6.85	4.9	10	2.5	22	3	32	3.5	15.5	✓
	CP34C	M6	7.1	7.05	4.9	10	2.5	23	3	32	—	—	✓
CP5-7		M6	7.1	6.95	4.9	10	2.5	22	3	35	3.5	15.5	✓
	CP5-7C	M6	7.1	6.95	4.9	10	2.5	22	3	31.5	—	—	✓
CP19		M6	7.5	7.35	4.9	10	2.5	22	3	35	3.5	15.5	✓
CP6		M6	8.0	7.85	4.9	10	2.5	22	3	33	3.5	15.5	✓
	CP72C	M6	8.25	8.15	4.9	12	2.5	23	4	31.5	—	—	na objednávku
	CP67C	M6 COL	8.7	8.55	4.9	12	4	23	4	31.5	—	—	na objednávku
	CP71C	M6	9.0	8.85	4.9	12	2.5	23	4	31.5	—	—	✓
	CP17C	M6 COL	10	9.8	4.9	16	2.5	23	4	31.5	—	—	na objednávku
	CP41C	M6	9.65	9.5	4.9	10	2.5	23	4	31.5	—	—	na objednávku
CP23		M6 T/LESS	7.0	6.84	5.25	12	2.5	22	3	32	3.5	15.5	na objednávku
	CP14C	M6 T/LESS	7.5	7.35	5.25	12	2.5	23	4	31.5	—	—	✓
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku. Skratky: COL – speciální provedení s límcem T/LESS – speciální provedení bez závitu

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic M8

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M8	8.5	CP31	NE20	NE20:ELK
M8	8.75	CP49C	NE37	NE37:ELK
M8	9.0	CP7/CP7C	NE5	NE5:ELK
M8	9.1	CP7-9	NE5	NE5:ELK
M8	9.5	CP16	NE10	NE10:ELK
M8	10.0	CP8	NE6	NE6:ELK
M8	10.1	CP8-10	NE6	NE6:ELK
M8	10.5	CP22	NE18	NE18:ELK
M8	11.0	CP66C	NE7	NE7:ELK
M8	11.2	CP73C	NE41	NE41:ELK
M8 COL	11.3	CP42-11.2	NE42	NE42:ELK
M8 COL	12.2	CP42	NE8	NE8:ELK
M8 T/LESS	8.75	CP50C	NE37	NE37:ELK
M8 T/LESS	9.0	CP24	NE5	NE5:ELK
M8 T/LESS	9.5	CP13C	NE10	NE10:ELK
M8 T/LESS	10.0	CP25C	NE6	NE6:ELK
M8 T/LESS	11.25	CP63C	NE7	NE7:ELK
M8 T/LESS	13.0	CP75C	NE12	NE12:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody Skratky: T/LESS – speciální provedení bez závitu

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
CP31		M8	8.5	8.35	6.6	12	3.5	23	3	34	5	17.5	✓
	CP49C	M8	8.75	8.6	6.6	12	3.5	23	4	32.5	—	—	✓
CP7		M8	9.0	8.85	6.6	12	3	23	3	34	5	17.5	✓
	CP7C	M8	9.0	8.85	6.6	12	3	23	4	32.5	—	—	✓
CP7-9		M8	9.1	8.95	6.6	12	3	24	3	39	4	32.5	✓
CP16		M8	9.5	9.35	6.6	12	3	23	3	34	5	17.5	✓
CP8		M8	10.0	9.85	6.6	12	3	23	3	34	5	17.5	✓
CP8-10		M8	10.1	9.95	6.6	12	3	23	3	34	5	17.5	✓
CP22		M8	10.5	10.35	6.6	12	3	23	3	34	5	17.5	✓
	CP66C	M8	11.0	10.85	6.6	16	3.5	23	4	32.5	—	—	✓
	CP73C	M8	11.2	11.05	6.6	16	3.5	23	4	32.5	—	—	na objednávku
	CP50C	M8 T/LESS	8.75	8.6	7.25	12	3.5	23	4	32.5	—	—	na objednávku
CP24		M8 T/LESS	9.0	8.84	7.25	12	3	23	3	34	5	17.5	na objednávku
	CP13C	M8 T/LESS	9.5	9.35	7.25	12	3.5	23	4	32.5	—	—	na objednávku
	CP25C	M8 T/LESS	10.0	9.84	7.25	15	3.5	23	4	3.5	—	—	✓
	CP63C	M8 T/LESS	11.25	11.1	7.25	15	3.5	23	4	32.5	—	—	✓
	CP75C	M8 T/LESS	13.0	12.85	7.25	15	3.5	23	4	32.5	—	—	✓
CP42-11.2		M8 COL	11.3	11.2	6.6	15	3.5	24	3	32.5	7	30.5	na objednávku
CP42		M8 COL	12.2	12.05	6.6	15	3.5	24	3	37	7	30.5	✓
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku. Skratky: COL – speciální provedení s límcem T/LESS – speciální provedení bez závitu

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic M10

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M10	11.0	CP9/CP9C	NE7	NE7:ELK
M10	11.5	CP20	NE16	NE16:ELK
M10	11.7	CP44C	NE8	NE8:ELK
M10	12.0	CP10	NE8	NE8:ELK
M10	12.2	CP48	NE8	NE8:ELK
M10	12.4	CP55C	NE14	NE14:ELK
M10	13.0	CP52C	NE12	NE12:ELK
M10	14.5	CP53C	NE25	NE25:ELK
M10 T/LESS	11.0	CP26C	NE7	NE7:ELK
M10 T/LESS	11.5	CP27C	NE16	NE16:ELK
M10 T/LESS	12.0	CP56C	NE8	NE8:ELK
M10 T/LESS	13.15	CP62C	NE12	NE12:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody Skratky: T/LESS – speciální provedení bez závitu

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
CP9		M10	11.0	10.85	8.33	15	4	24	3	37	7	30.5	na objednávku
	CP9C	M10	11.0	10.85	8.33	15	4	24	3	33.5	—	—	✓
CP20		M10	11.5	11.35	8.33	15	4	24	3	37	7	30.5	na objednávku
	CP44C	M10	11.7	11.55	8.33	15	4	23	4	33.5	—	—	✓
CP10		M10	12.0	11.84	8.33	15	4	24	3	37	7	30.5	✓
CP48		M10	12.2	12.1	8.5	16	4	24	3	37	7	30.5	✓
	CP55C	M10	12.4	12.25	8.33	16	4	23	4	33.5	—	—	✓
	CP52C	M10	13.0	12.85	8.33	16	4	23	4	33.5	—	—	✓
	CP26C	M10 T/LESS	11.0	10.74	8.95	16	4	23	4	33.5	—	—	✓
	CP27C	M10 T/LESS	11.5	11.35	8.95	16	4	23	4	33.5	—	—	✓
	CP56C	M10 T/LESS	12.0	11.85	8.95	16	4	23	4	33.5	—	—	na objednávku
	CP62C	M10 T/LESS	13.15	13.05	9.15	16	4	23	4	33.5	—	—	na objednávku
	CP53C	M10 COL	14.5	14.35	8.33	16	4	23	4	33.5	—	—	na objednávku
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku. Skratky: COL – speciální provedení s límcem T/LESS – speciální provedení bez závitu

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic M12

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M12	13.0	CP61C	NE12	NE12:ELK
M12	14.0	CP69C	NE27	NE27:ELK
M12	15.5	CP51C	NE45M22	NE45M22:ELK
M12 F	12.7	CP68	NE40	NE40:ELK
M12 F	13.0	CP47	NE12	NE12:ELK
M12 F	13.2	CP12-173	NE9M22	NE9M22:ELK
M12 F	13.4	CP12-175	NE44M22	NE44M22:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody Skratky: F – speciální provedení s jemným závitem

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
	CP61C	M12	13.0	12.85	10.05	16	5	23	5	34.5	—	—	✓
	CP69C	M12	14.00	13.85	10.05	16	5	23	5	34.5	—	—	✓
	CP51C	M12	15.5	15.35	10.05	18	7	23	4	37	—	—	na objednávku
CP47		M12 F	13.0	12.85	10.4	16	4	23	5	39	9	41	✓
CP12-173		M12 F	13.2	13.05	10.5	16.5	6	24	3	37	9	41	na objednávku
CP12-175		M12 F	13.4	13.2	10.5	16.5	5	24	3	34.5	9	41	na objednávku
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku. Skratky: F – speciální provedení s jemným závitem

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic M14

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
M14	14.6	CP74C	NE80M22	NE80M22:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody

Pokeramizované kolíky – detailní rozměry

CP74C

M14

14.6

14.35

12.4

16.5

34.5

—

✓

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Sestavy pro navařování matic – jiné rozměry

Pokeramizované kolíky a výměnné elektrody


Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	Výměnná elektroda
Velikost navařováné matice	Otvor v plechu Ø	Pokeramizovaný kolík	CuCrZr	Elkanite
1/4 UNF	8.0	CP28C	NE4	NE4:ELK
5/16 UNF	8.7	CP29C	NE20	NE20:ELK
5/16 UNF	8.95	CP59C	NE5	NE5:ELK
5/16 UNF COL	12.5	CP64C	NE14	NE14:ELK
7/16 UNF	11.65	CP60	NE43	NE43:ELK
7/16 UNF	12.0	CP15	NE8	NE8:ELK
7/16 UNF	12.6	CP76C	NE14	NE14:ELK
7/16 UNF	13.0	CP77C	NE12	NE12:ELK
7/16 UNF	16.2	CP54C	NE31M22	NE31M22:ELK
3/8 UNC	14.75	CP36	NE26	NE26:ELK
3/8 UNC	14.5	CP65C	NE25	NE25:ELK
Výměnná elektroda CuCrZr: vhodná na běžné navařování běžně skladem ve formě polotovarů cenově dostupná alternativa Výměnná elektroda Elkanite: vhodná pro svařování velkých matic a náročné podmínky zvládá větší přítlaky a svařovací proudy výrazné prodloužení životnosti elektrody Skratky: COL – speciální provedení s límcem UNF – speciální provedení norma s jemným závitem UNC – speciální provedení norma s hrubým závitem

Pokeramizované kolíky – detailní rozměry


Označení		Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
Prodloužený typ	Krátký typ	Velikost matice	Otvor v plechu	ØA	ØB	ØC	E	F	G	L	ØQ	R	Dostupnost
	CP28C	1/4 UNF	8.0	7.85	5.35	12	3.5	23	4	32.5	—	—	na objednávku
	CP29C	5/16 UNF	8.7	8.55	6.75	16	3.5	23	4	32.5	—	—	na objednávku
	CP59C	5/16 UNF	8.95	8.8	6.75	16	3.5	23	4	32.5	—	—	na objednávku
	CP64C	5/16 UNF COL	12.5	12.35	6.75	16	3.5	23	4	32.5	—	—	na objednávku
CP15		7/16 UNF	12.0	11.85	9.7	16	5	23	3	37	7	30.5	✓
	CP76C	7/16 UNF	12.6	12.4	9.7	16	5	23	4	34.5	—	—	✓
	CP77C	7/16 UNF	13.0	12.85	9.7	16	5	23	4	34.5	—	—	na objednávku
	CP54C	7/16 COL	16.2	16	9.7	18	5	23	4	34.5	—	—	na objednávku
	CP65C	3/8 UNC COL	14.5	14.35	7.9	16	5	23	4	33	—	—	na objednávku
tabulka dostupnosti pokeramizovaných kolíků má pouze informativní charakter, skutečné skladové zásoby se mohou lišit, na běžně nevyráběné typy kolíků se může vztahovat minimální objednací množství, další tvary kolíků dostupné na poptávku. Skratky: COL – speciální provedení s límcem UNF – speciální provedení norma s jemným závitem UNC – speciální provedení norma s hrubým závitem

Držáky elektrod


Označení držáku s nepřímým chlazením	Označení držáku s přímým chlazením	M	ØD	ØT	L	G	F	ØB
B1	B1WC	M20×1.5	30	19, 5°	65	G1/8″	G1/8″	44
B1-20110	B1-20110WC	M20×1.5	30	20, 1:10	65	G1/8″	G1/8″	44
B1-18110	B1-18110WC	M20×1.5	30	18, 1:10	65	G1/8″	G1/8″	44
B1-16110	B1-16110WC	M20×1.5	30	16, 1:10	65	G1/8″	G1/8″	44
pro jiné uchycení nebo úpravu rozměrů držáku nám napište poptávku, držáky jsou dodávány s pružinou, rychlospojkou na stlačený vzduch (připojení na Ø6 hadici) a rychlospojkou na vodní chlazení (držáky s přímým chlazením, připojení na Ø8 hadici).

Příslušenství k držákem elektrod

	Pružina
Označení	Ød	ØD	L
TL0840	1	8	40
TL1040	1	10	40

Dodavatel výrobků pro odporové svařování

Sestavy pro navařování matic M4

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic M5

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic M6

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic M8

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic M10

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic M12

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic M14

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina

Sestavy pro navařování matic – jiné rozměry

Pokeramizované kolíky a výměnné elektrody

Pokeramizované kolíky – detailní rozměry

Držáky elektrod

Příslušenství k držákem elektrod

Pružina
